Bomba de dragado sumergible para una máquina de dragado de succión de cortador de 25 m de profundidad

Bomba de dragado sumergible de Weifang Jin Meng para una máquina de dragado de succión de cortador de 25 m de profundidad

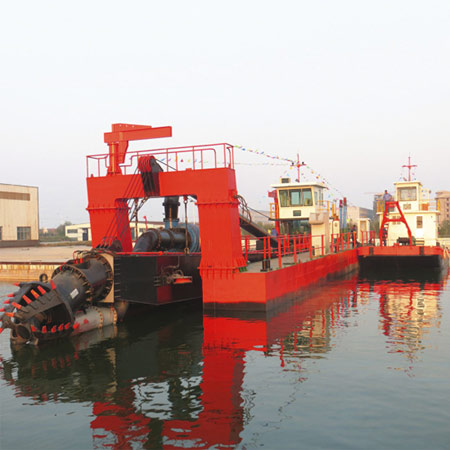

La bomba de dragado sumergible de nuestra compañía para una máquina de dragado de succión de cortador de profundidad de 25 m, está equipada con una bomba submarina especial. Este barco es autopropulsado o no propulsado, lo cual es particularmente conveniente para moverse. El casco se convierte en una estructura que se puede desmontar y empacarse, y luego ensamblarse en el sitio. Después del desmontaje, puede ser transportado en camión, tren o contenedor, por lo que es muy fácil instalar o cambiar el trabajo. La energía utilizada en el barco se puede diseñar de acuerdo con las necesidades reales y puede ser un motor eléctrico o diesel. Además de esta bomba submarina, el barco también tiene equipos responsables del movimiento izquierdo y derecho, equipos para controlar el levantamiento y la bajada de la tubería de succión de los sodos, pilas para fijar la posición del barco y una pequeña grúa instalada en la cubierta.

El proceso de trabajo es el siguiente: la cabeza del cortador corta la arena y el lodo bajo el agua a la mezcla de la lechada, luego a través de la bomba de dragado a la tubería en la draga de succión del cortador con bomba sumergible; Al final, la suspensión será descargada por tubería en tierra hasta el lugar requerido.

Bomba de dragado sumergible de Weifang Jin Meng para una máquina de succión de cortador de 25 m Especificaciones técnicas

Función de producción y aplicación

Esta draga de succión del cortador con bomba sumergible es relativamente corta y puede perforar fácilmente a través del puente bajo en el río. El taxi y el salón en el barco se pueden quitar para un fácil transporte. Todo el casco está compuesto por tres pontones, uno grande y dos pequeño, que se ensamblan junto con conectores especiales y luego se apretan con tornillos súper fuertes. La conexión entre la cabina y la cubierta también usa una hebilla en vivo, que es particularmente conveniente para el desmontaje y el ensamblaje. En general, este diseño hace que sea muy fácil moverse y ensamblar todo el barco.

Sitio de trabajo de dragado de succión de cortador con bomba sumergible: mar, puerto, lago y río. Condiciones del suelo: suelo duro relativo, arena endurecida, lodo, arena marina, arena del río, arcilla, barro, etc.

Detalles del producto

Diseño

Nuestra draga de succión de cortador con bomba sumergible está diseñada por un ingeniero senior, que se ha especializado en trabajo de construcción naval y dragado durante muchos años, para garantizar que estén bien diseñados y prácticos.

Motor Cummins

La draga de succión del cortador con bomba sumergible está equipada con un poderoso motor Cummins de fama mundial, que son famosos por su durabilidad, menor consumo de aceite, accesorios estandarizados y fácil mantenimiento.

Sistema hidráulico

Las partes más importantes de la draga de succión del cortador con bomba sumergible y draga de cubo de ruedas. Los requisitos del sistema hidráulico son muy altos y estrictos; Es la arteria principal de toda la draga. Los cabrestantes de tracción lateral, el cabrestante de levantamiento y la cabeza de cortador de las dragistas están impulsadas por motores hidráulicos. Un sistema hidráulico integral incluye tanques de aceite hidráulico, bomba hidráulica, múltiples de válvulas hidráulicas, válvula solenoide, tuberías hidráulicas, componentes hidráulicos, actuador eléctrico y así.

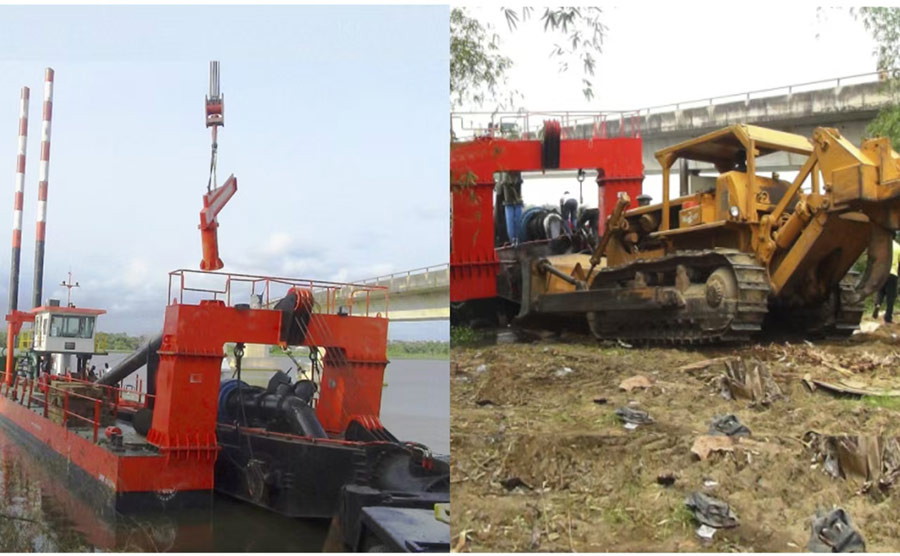

Estructura desmontable

La draga de succión del cortador con bomba sumergible es desmontable, por lo que es fácil de transportar al entregar o moverse de un sitio de trabajo a otro.

Bomba shijiazhuang

Los componentes de pasos de flujo usan una aleación de alto desgaste CR27 para prolongar la vida útil del servicio de la bomba, el sello de uso del sello del eje de la bomba que es fácil de mantener y los rodamientos antifricción son de la marca japonesa NSK.

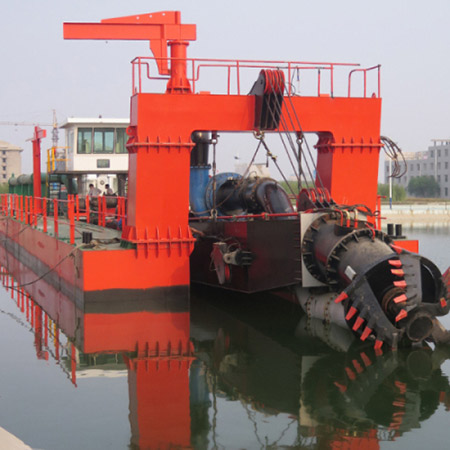

Cabeza cortadora

Para una cabeza cortadora, hay 5 cuchillas, 8 dientes equipados en una cuchilla. Hay material alto de cromo. para una prueba de fácil acceso. La cabeza del citón es impulsada por un motor hidráulico; El cojinete de cortador tiene unidades de sello de lubricación.

Bomba de dragado sumergible de Weifang Jin Meng para una máquina de draga de succión de cortador de 25 m de profundidad se puede acomodar otra

La draga de succión del cortador con bomba sumergible se puede hacer personalizado de acuerdo con los requisitos de los clientes:

1. Instalación de Booms de anclaje

2. Spud Carriage

3. Posición de dragado de 5 anclajes.

4. Conducción hidráulica para Spud Flat Down (para pasar un puente bajo y transporte en agua de manera segura).

5. Haga que la draga con bomba de dragado extra bajo el agua para profundizar la profundidad de dragado durante 20-30 m la concentración de la suspensión y la suspensión es más del 30%.

6. Haga la draga con la estación de refuerzo para promover la distancia de descarga.
