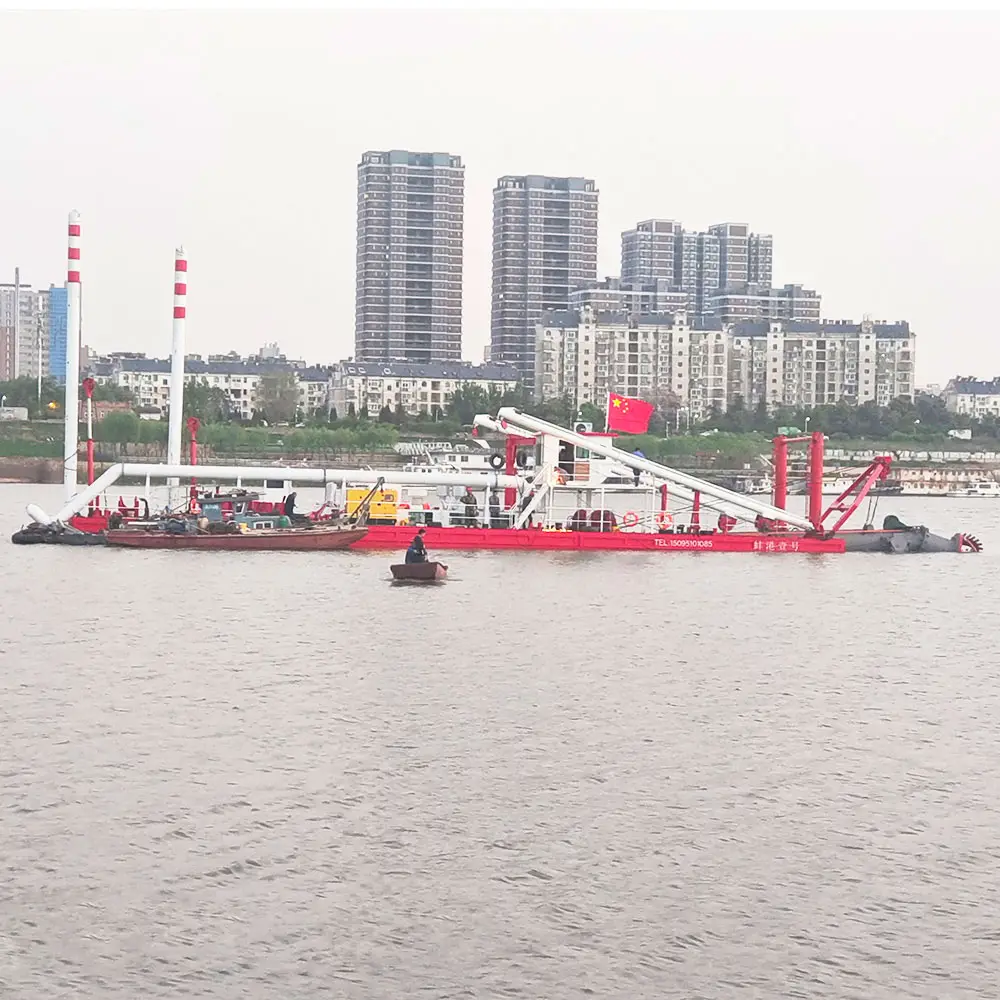

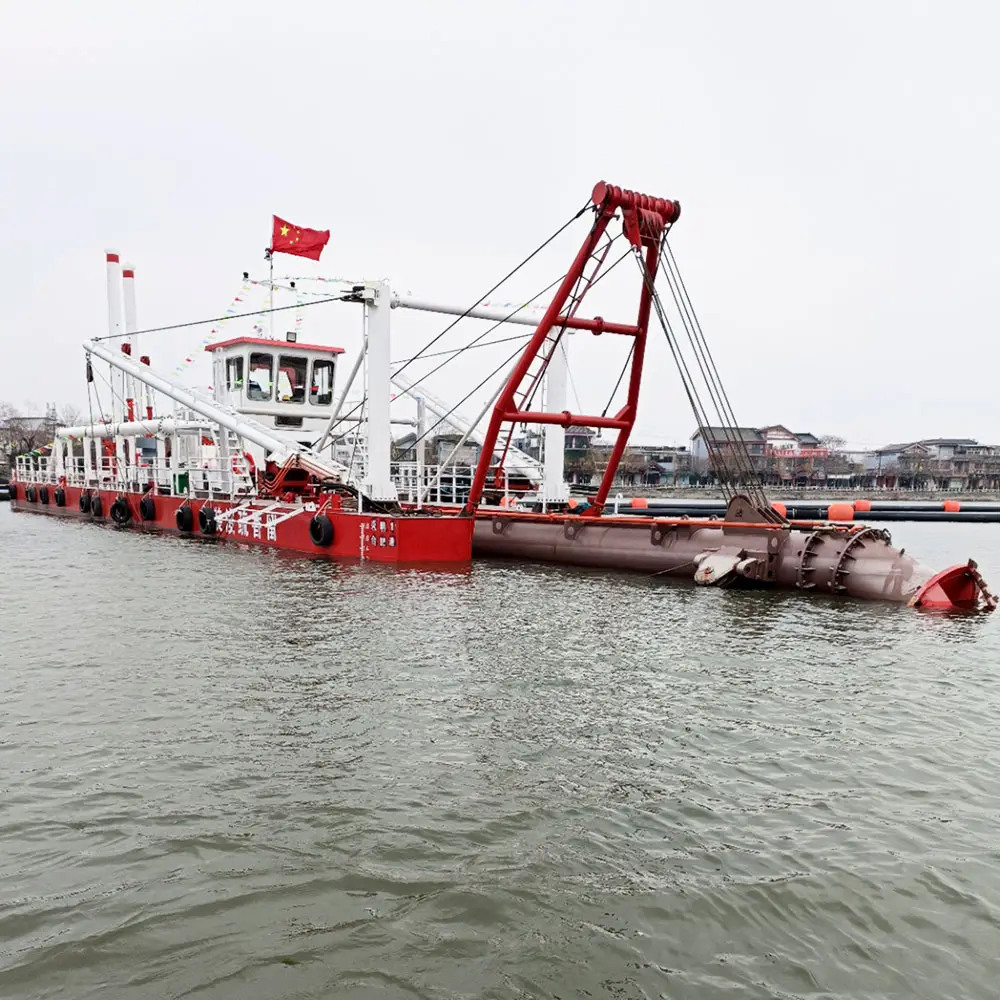

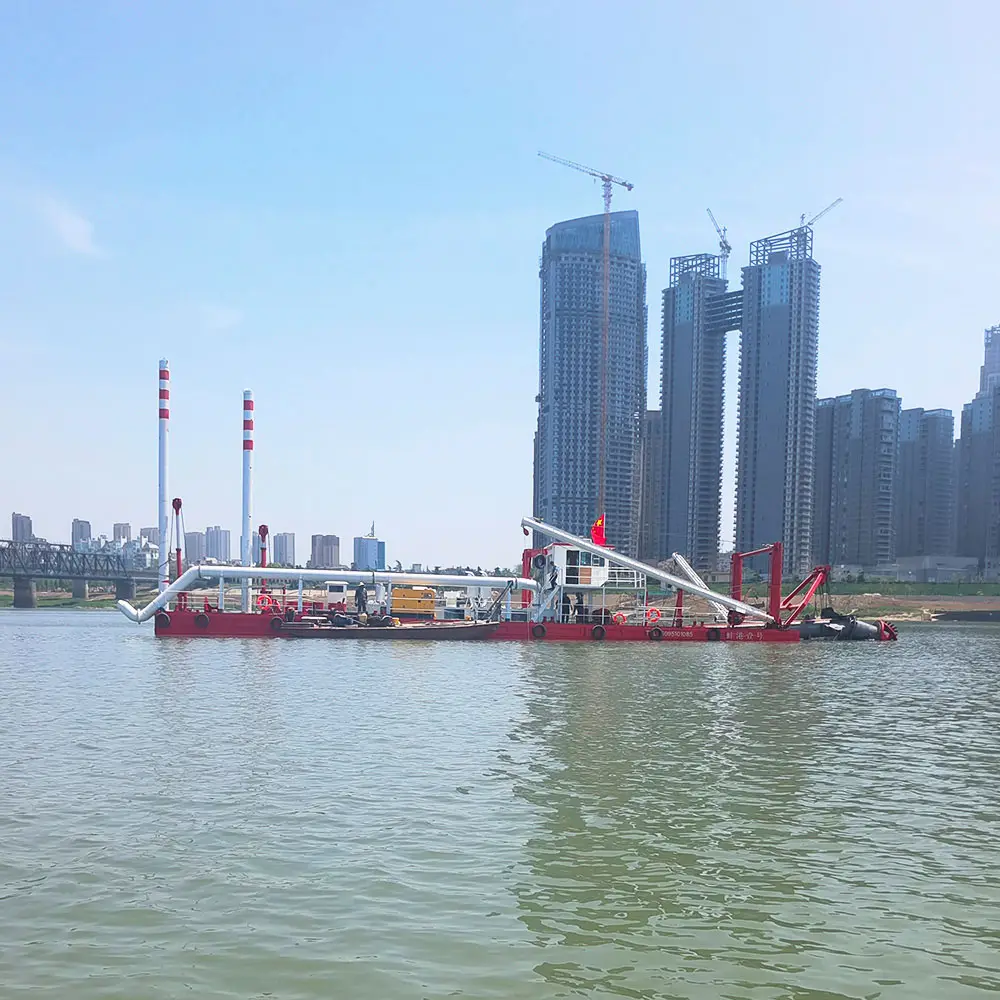

La draga de succión con cortador para dragado de ríos que producimos es una draga de succión con cortador para dragado de ríos autopropulsada o no autopropulsada, portátil. El casco utiliza una estructura desmontada y en forma de caja. Su tipo de desmontaje puede ensamblarse fácilmente en el lugar de trabajo y transportarse por carretera, ferrocarril y contenedor en consecuencia, lo que resulta conveniente en instalación y lugar de trabajo para moverse de uno a otro. El sistema de energía puede diseñarse como un sistema eléctrico o un sistema de conducción con motor diésel según los requisitos del cliente.
Los equipos de la draga de succión con cortador de dragado de río son los siguientes: fuelle: dispositivo transversal, dispositivo de elevación de escalera de corte, papas y grúa de cubierta. El proceso de trabajo es el siguiente: el cabezal de corte corta la arena y el lodo bajo el agua hasta obtener una mezcla de lodo, luego a través de la bomba de dragado hasta la tubería en la draga de succión con cortador de dragado de río; al final el lodo se descargará mediante tubería en tierra hasta el lugar requerido.
Draga de succión con cortador de dragado de río JMD550 |
|||
Bomba Shijiazhuang |
Día. Tubería de descarga |
550 mm |
|
|
Cabeza |
65m |
|
|
Máx. Capacidad de trabajo |
900m3/hora |
|
|
Distancia de descarga |
3000m |
|
Profundidad de dragado |
14m |
||
Motor diesel |
1306kW |
Cummins |
|
Motor auxiliar hidráulico |
336kW |
Cummins |
|
Generador de emergencia |
20kW |
WEICHAI |
|
Poder total |
1662KW |
||
Consumo de aceite |
250L/H |
||
Dimensiones del casco |
OBTENER*W*D |
42m×7,5m×2,0m |
|
Sistema hidráulico |
Bomba hidráulica |
VICKERS América (empresa conjunta) |
|
|
Motor hidraulico |
Tecnología SAI de Italia (empresa conjunta) |
|
|
válvulas |
REXROTH Alemania (empresa conjunta) |
|
|
Sistema operativo |
PLC SIEMENS (importado de Alemania) |
|
|
Cabrestante de escalera |
Tensión |
120KN |
|
Cabrestante giratorio |
Tensión |
120KN |
|
Cabezal cortador |
En forma de corona |
Φ1800mm |
|
|
Fuerza |
200kW |
Esta draga de succión con cortador para dragado del río Weifang Jin Meng está equipada con dispositivos de desplazamiento horizontal, dispositivos de elevación de escalera de corte, dispositivos de perforación, grúa de cubierta, etc. También puede equiparse con postes de anclaje y dispositivos de carro. Generalmente tiene funciones de dragado, transporte y descarga de lodo o arena. Puede producir cierta cantidad de vacío mediante la bomba centrífuga.
Diseño
Nuestra draga de succión con cortador para dragado de ríos está diseñada por ingenieros experimentados, que se han especializado en trabajos de construcción naval y dragado durante muchos años, para garantizar que estén bien diseñadas y sean prácticas.
Motor Cummins
La draga de succión con cortador para dragado de ríos está equipada con un potente motor Cummins de fama mundial, famoso por su durabilidad, menor consumo de aceite, accesorios estandarizados y fácil mantenimiento.
Sistema hidráulico
Las partes más importantes de la draga de succión con cortador y la draga de cangilones con ruedas para dragado de ríos. Los requisitos del sistema hidráulico son muy altos y estrictos; es la arteria principal de toda la draga. Los cabrestantes de tracción lateral, el cabrestante de elevación y el cabezal cortador de las dragas son accionados por motores hidráulicos.
Un sistema hidráulico integral incluye tanques de aceite hidráulico, bombas hidráulicas, colectores de válvulas hidráulicas, válvulas de solenoide, tuberías hidráulicas, componentes hidráulicos, actuadores eléctricos, etc.
Estructura desmontable
La draga de succión con cortador para dragado de ríos es desmontable, por lo que es fácil de transportar cuando se entrega o se traslada de un lugar de trabajo a otro.
Bomba Shijiazhuang
Los componentes del paso de flujo utilizan una aleación Cr27 de alta resistencia al desgaste para prolongar la vida útil de la bomba, el sello del eje de la bomba utiliza un sello de empaque que es fácil de mantener y los cojinetes antifricción son de la marca japonesa NSK.

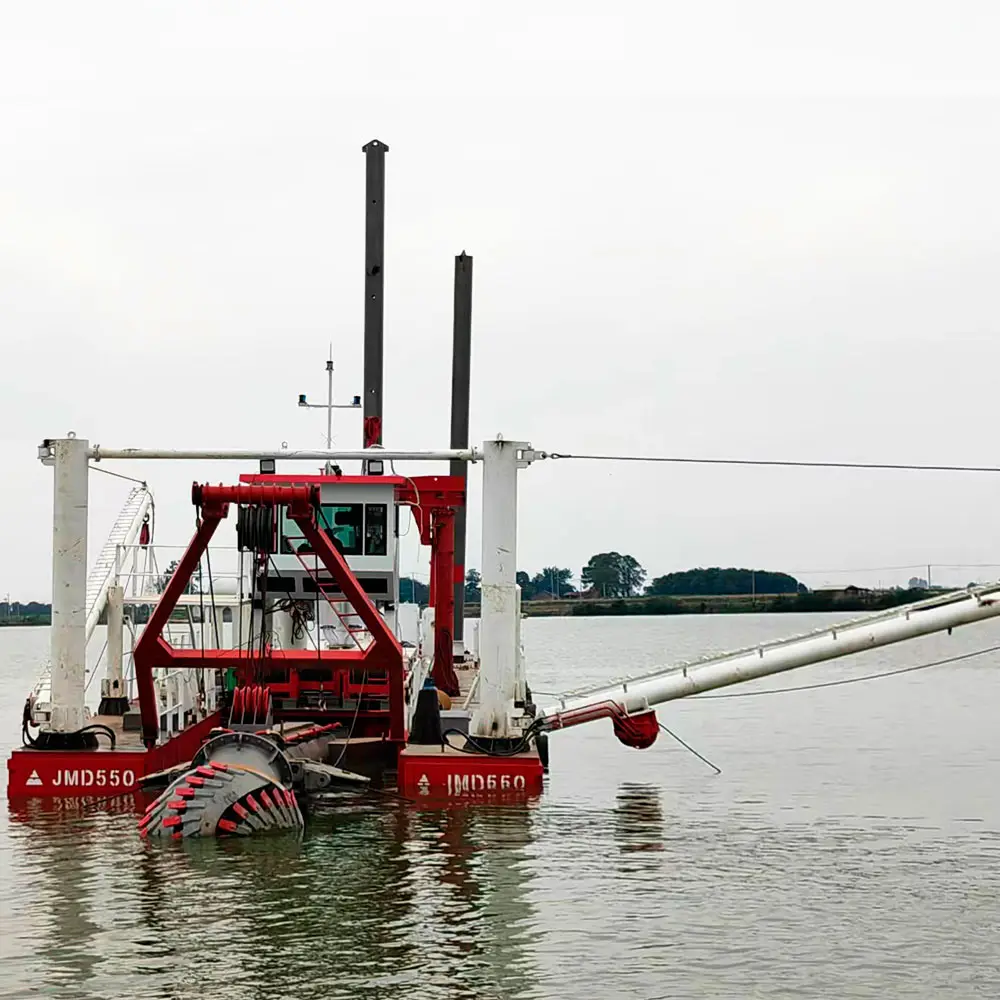

Cabezal de corte
Para un cabezal de corte, hay 5 cuchillas y 8 dientes equipados en una cuchilla. Hay material con alto contenido de cromo. para una prueba fácil de usar.
El cabezal cortador es accionado por un motor hidráulico; El cojinete del cortador tiene unidades de sellado de lubricación.
Trabajadores calificados y pruebas ex-trabajo
Cada draga de succión con cortador para dragado de ríos es construida por trabajadores calificados y se inspecciona estrictamente para garantizar la alta calidad y durabilidad. Cada draga terminada se probará en nuestro centro de pruebas para garantizar que funcione sin problemas durante la entrega a los clientes.
Asamblea y capacitación del personal
Nuestros instaladores experimentados llegarán al sitio de construcción para guiar, enseñar y capacitar a su personal para depurar y operar la draga hasta que puedan operarla hábilmente por sí mismos.
